ADM6-60-06.5-S-4-2-A-TR
下载地址一
下载次数 0 次

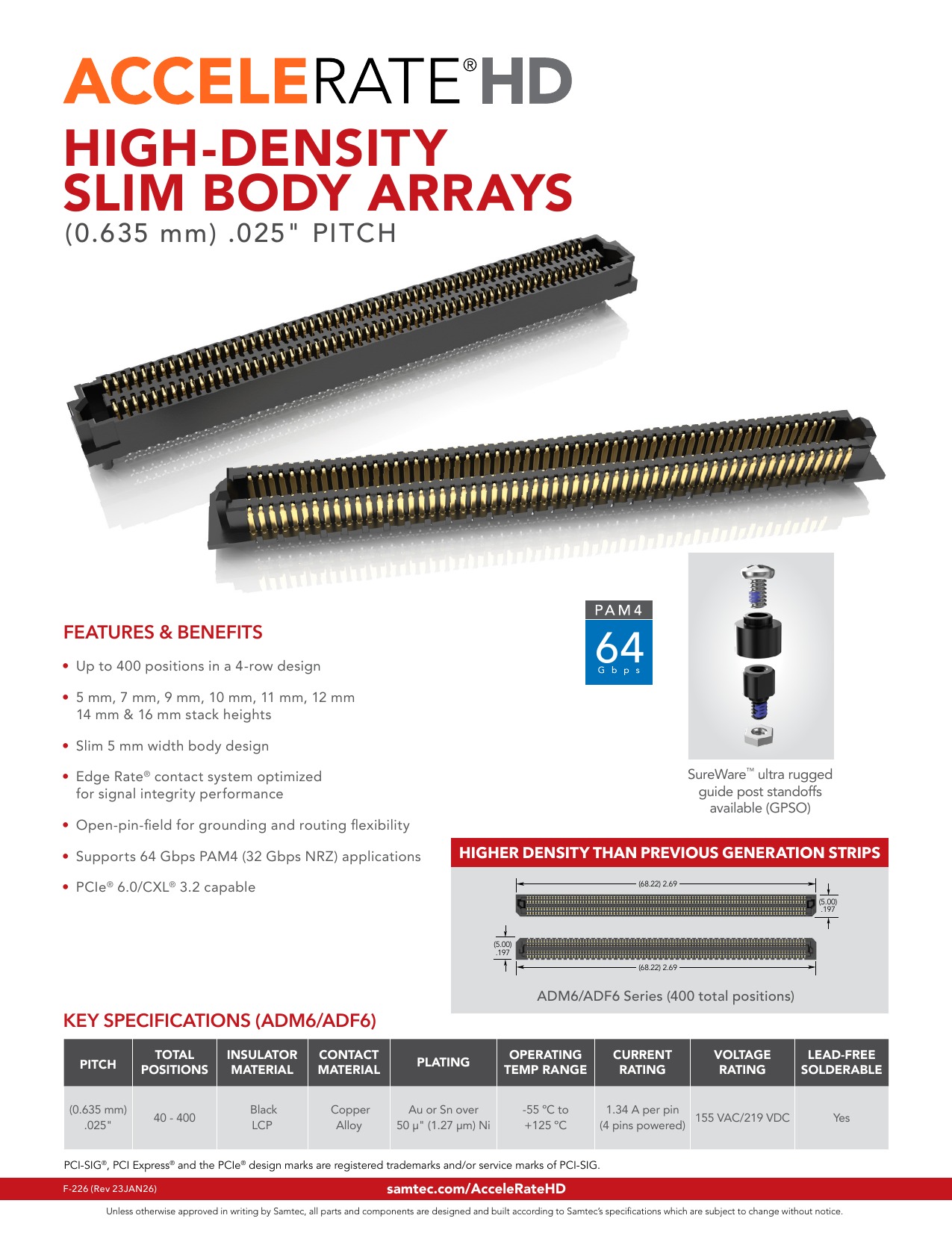

ADM6-60-06.5-S-4-2-A-TR
| 产品型号 | ADM6-60-06.5-S-4-2-A-TR |
|---|---|
| 简介 | 0.635 MM ACCELERATE HD HIGH-DENS |
| 厂商 | Samtec Inc. |
| 文件大小 | 1.42 MB |
| 文件页数 | 2页 |
规格属性参数
排数
4
特性
板导轨
间距
0.025"（0.64mm）
封装
卷带（TR）
针位数
240
安装类型
表面贴装型
板上高度
0.359"（9.12mm）
连接器类型
高密度阵列，公形
接合堆叠高度
10mm，14mm
触头表面处理
镀金
触头表面处理厚度
30.0µin（0.76µm）
ADM6-60-06.5-S-4-2-A-TR规格对比
| 型号 | ADM6-60-06.5-S-4-2-A-TR | TSM-103-01-L-DV-P-TR | TFM-110-02-S-D-LC-K-TR |
|---|---|---|---|
| 排数 | 4 | 2 | 2 |
| 特性 | 板导轨 | 拾放 | 板锁，拾放 |
| 封装 | 卷带（TR） | 卷带（TR） | 卷带（TR） |
| 针位数 | 240 | 6 | 20 |
| 安装类型 | 表面贴装型 | 表面贴装型 | 表面贴装型 |
| 连接器类型 | 高密度阵列，公形 | 针座，可切割 | 接头 |
| 间距 | 0.025"（0.64mm） | - | - |
| 板上高度 | 0.359"（9.12mm） | - | - |
| 接合堆叠高度 | 10mm，14mm | - | - |
| 触头表面处理 | 镀金 | - | - |
| 触头表面处理厚度 | 30.0µin（0.76µm） | - | - |
| 护罩 | - | 无罩 | 带遮蔽 - 4 墙 |
| 样式 | - | 板至板或电缆 | 板至板或电缆 |
| 端接 | - | 焊接 | 焊接 |
| 侵入防护 | - | - | - |
| 工作温度 | - | -55°C ~ 125°C | -55°C ~ 125°C |
| 紧固类型 | - | 推挽式 | 推挽式 |
| 绝缘材料 | - | 液晶聚合物（LCP） | 液晶聚合物（LCP） |
| 绝缘颜色 | - | 黑色 | 黑色 |
| 绝缘高度 | - | 0.100"（2.54mm） | 0.220"（5.60mm） |
| 触头形状 | - | 方形 | 方形 |
| 触头材料 | - | 磷青铜 | 磷青铜 |
| 触头类型 | - | 公形引脚 | 公形引脚 |
| 额定电压 | - | - | 250VAC |
| 排距 - 配接 | - | 0.100"（2.54mm） | 0.050"（1.27mm） |
| 间距 - 配接 | - | 0.100"（2.54mm） | 0.050"（1.27mm） |
| 库存数量 | - | 1318 | 69 |
| 加载的针位数 | - | 所有 | 所有 |
| 总体接触长度 | - | - | - |
| 接触长度 - 柱 | - | - | - |
| 材料可燃性等级 | - | UL94 V-0 | UL94 V-0 |
| 接触长度 - 配接 | - | 0.230"（5.84mm） | 0.131"（3.33mm） |
| 触头表面处理 - 柱 | - | 锡 | 锡 |
| 额定电流（安培） | - | - | 3.7A/触头 |
| 触头表面处理 - 配接 | - | 镀金 | 镀金 |
| 触头表面处理厚度 - 配接 | - | 10.0µin（0.25µm） | 30.0µin（0.76µm） |
