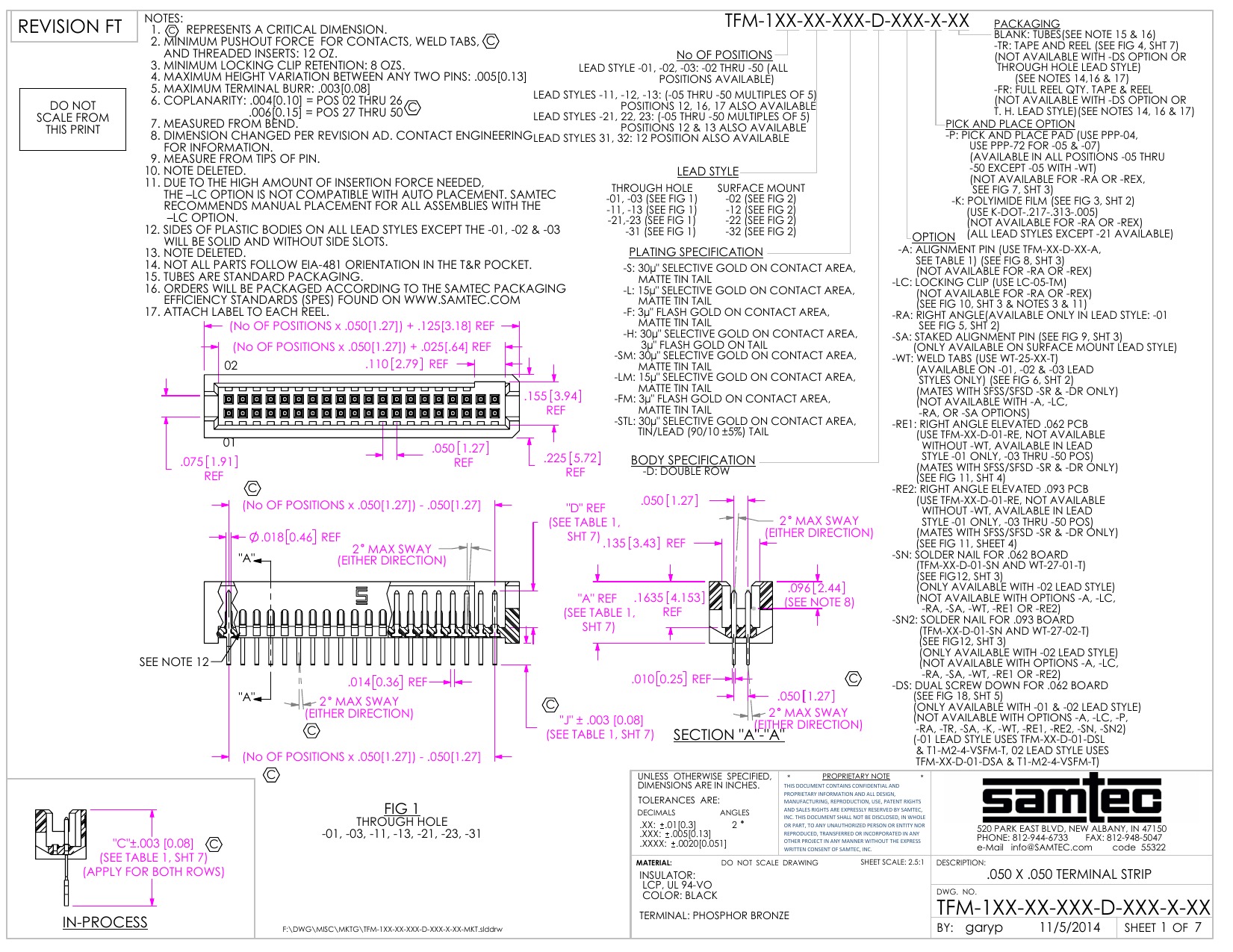

TFM-125-02-H-D-WT

规格属性参数

护罩带遮蔽 - 4 墙

排数 2

样式板至板或电缆

特性固定焊尾

端接焊接

封装管件

针位数 50

侵入防护 -

安装类型表面贴装型

工作温度 -55°C ~ 125°C

紧固类型推挽式

绝缘材料液晶聚合物（LCP）

绝缘颜色黑色

绝缘高度 0.220"（5.60mm）

触头形状方形

触头材料磷青铜

触头类型公形引脚

额定电压 250VAC

排距 - 配接 0.050"（1.27mm）

连接器类型接头

间距 - 配接 0.050"（1.27mm）

加载的针位数所有

总体接触长度 -

接触长度 - 柱 -

材料可燃性等级 UL94 V-0

接触长度 - 配接 0.131"（3.33mm）

触头表面处理 - 柱镀金

额定电流（安培） 3.7A/触头

触头表面处理 - 配接镀金

触头表面处理厚度 - 配接 30.0µin（0.76µm）

TFM-125-02-H-D-WT规格对比

型号	TFM-125-02-H-D-WT	TFM-125-02-S-D-WT	TFM-125-21-S-D-A
护罩	带遮蔽 - 4 墙	带遮蔽 - 4 墙	带遮蔽 - 4 墙
排数	2	2	2
样式	板至板或电缆	板至板或电缆	板至板或电缆
特性	固定焊尾	固定焊尾	板导轨
端接	焊接	焊接	焊接
封装	管件	管件	管件
针位数	50	50	50
侵入防护	-	-	-
安装类型	表面贴装型	表面贴装型	通孔
工作温度	-55°C ~ 125°C	-55°C ~ 125°C	-55°C ~ 125°C
紧固类型	推挽式	推挽式	推挽式
绝缘材料	液晶聚合物（LCP）	液晶聚合物（LCP）	液晶聚合物（LCP）
绝缘颜色	黑色	黑色	黑色
绝缘高度	0.220"（5.60mm）	0.220"（5.60mm）	0.360"（9.14mm）
触头形状	方形	方形	方形
触头材料	磷青铜	磷青铜	磷青铜
触头类型	公形引脚	公形引脚	公形引脚
额定电压	250VAC	250VAC	250VAC
排距 - 配接	0.050"（1.27mm）	0.050"（1.27mm）	0.050"（1.27mm）
连接器类型	接头	接头	接头
间距 - 配接	0.050"（1.27mm）	0.050"（1.27mm）	0.050"（1.27mm）
加载的针位数	所有	所有	所有
总体接触长度	-	-	-
接触长度 - 柱	-	-	0.080"（2.03mm）
材料可燃性等级	UL94 V-0	UL94 V-0	UL94 V-0
接触长度 - 配接	0.131"（3.33mm）	0.131"（3.33mm）	0.139"（3.53mm）
触头表面处理 - 柱	镀金	锡	锡
额定电流（安培）	3.7A/触头	3.7A/触头	3.7A/触头
触头表面处理 - 配接	镀金	镀金	镀金
触头表面处理厚度 - 配接	30.0µin（0.76µm）	30.0µin（0.76µm）	30.0µin（0.76µm）
库存数量	-	113	48
