TOLC-120-02-F-Q-LC-TR
下载地址一
下载次数 0 次

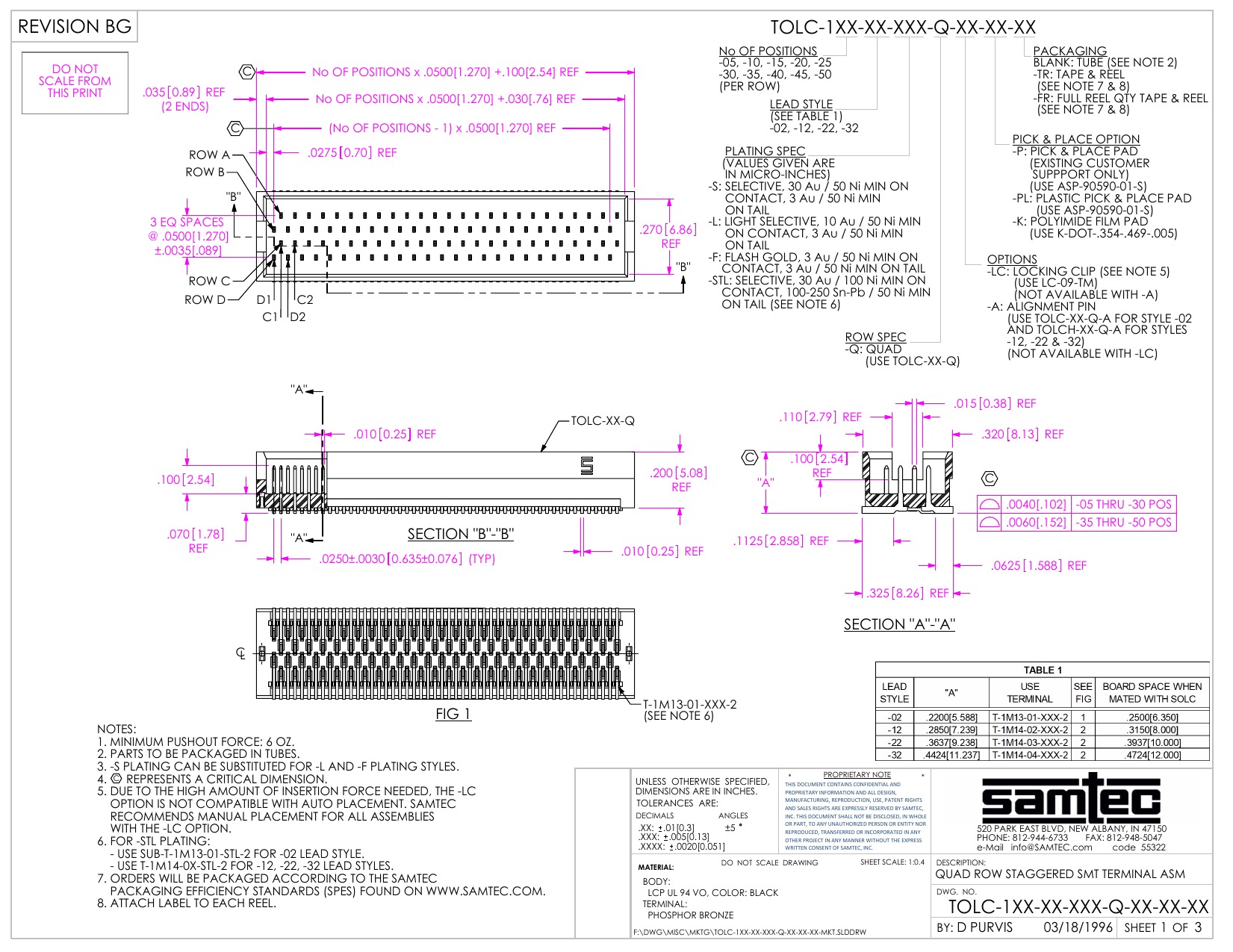

TOLC-120-02-F-Q-LC-TR
| 产品型号 | TOLC-120-02-F-Q-LC-TR |
|---|---|
| 简介 | CONN HEADER SMD 80POS 1.27MM |
| 厂商 | Samtec Inc. |
| 文件大小 | 340.8 KB |
| 文件页数 | 3页 |
规格属性参数
护罩
带遮蔽 - 4 墙
排数
4
样式
板至板
特性
板锁
端接
焊接
封装
卷带（TR）
针位数
80
侵入防护
-
安装类型
表面贴装型
工作温度
-55°C ~ 125°C
紧固类型
推挽式
绝缘材料
液晶聚合物（LCP）
绝缘颜色
黑色
绝缘高度
0.220"（5.60mm）
触头形状
方形
触头材料
磷青铜
触头类型
公形引脚
额定电压
-
排距 - 配接
0.050"（1.27mm）
连接器类型
接头
间距 - 配接
0.050"（1.27mm）
加载的针位数
所有
总体接触长度
-
接触长度 - 柱
-
材料可燃性等级
UL94 V-0
接触长度 - 配接
0.100"（2.54mm）
触头表面处理 - 柱
镀金
额定电流（安培）
2.4A/触头
触头表面处理 - 配接
镀金
触头表面处理厚度 - 配接
3.00µin（0.076µm）
TOLC-120-02-F-Q-LC-TR规格对比
| 型号 | TOLC-120-02-F-Q-LC-TR | TOLC-120-02-S-Q-LC-TR | TOLC-120-02-L-Q-A-K |
|---|---|---|---|
| 护罩 | 带遮蔽 - 4 墙 | 带遮蔽 - 4 墙 | 带遮蔽 - 4 墙 |
| 排数 | 4 | 4 | 4 |
| 样式 | 板至板 | 板至板 | 板至板 |
| 特性 | 板锁 | 板锁 | 板件导轨，拾放 |
| 端接 | 焊接 | 焊接 | 焊接 |
| 封装 | 卷带（TR） | 卷带（TR） | 管件 |
| 针位数 | 80 | 80 | 80 |
| 侵入防护 | - | - | - |
| 安装类型 | 表面贴装型 | 表面贴装型 | 表面贴装型 |
| 工作温度 | -55°C ~ 125°C | -55°C ~ 125°C | -55°C ~ 125°C |
| 紧固类型 | 推挽式 | 推挽式 | 推挽式 |
| 绝缘材料 | 液晶聚合物（LCP） | 液晶聚合物（LCP） | 液晶聚合物（LCP） |
| 绝缘颜色 | 黑色 | 黑色 | 黑色 |
| 绝缘高度 | 0.220"（5.60mm） | 0.220"（5.60mm） | 0.220"（5.60mm） |
| 触头形状 | 方形 | 方形 | 方形 |
| 触头材料 | 磷青铜 | 磷青铜 | 磷青铜 |
| 触头类型 | 公形引脚 | 公形引脚 | 公形引脚 |
| 额定电压 | - | - | - |
| 排距 - 配接 | 0.050"（1.27mm） | 0.050"（1.27mm） | 0.050"（1.27mm） |
| 连接器类型 | 接头 | 接头 | 接头 |
| 间距 - 配接 | 0.050"（1.27mm） | 0.050"（1.27mm） | 0.050"（1.27mm） |
| 加载的针位数 | 所有 | 所有 | 所有 |
| 总体接触长度 | - | - | - |
| 接触长度 - 柱 | - | - | - |
| 材料可燃性等级 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| 接触长度 - 配接 | 0.100"（2.54mm） | 0.100"（2.54mm） | 0.100"（2.54mm） |
| 触头表面处理 - 柱 | 镀金 | 镀金 | 镀金 |
| 额定电流（安培） | 2.4A/触头 | 2.4A/触头 | 2.4A/触头 |
| 触头表面处理 - 配接 | 镀金 | 镀金 | 镀金 |
| 触头表面处理厚度 - 配接 | 3.00µin（0.076µm） | 30.0µin（0.76µm） | 10.0µin（0.25µm） |
